KJ874（A）矿山地震监测系统
收藏

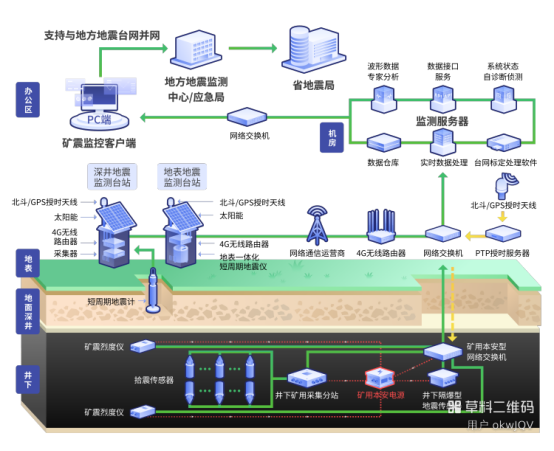

KJ874（A）矿山地震监测系统 系统概述 该系统主要由监测终端、矿用隔爆兼本安型直流稳压电源、授时服务器、地面监测服务器以及矿震监测系统客户端等组成。是国内首个获得安标中心认证的集成矿震、微震、烈度传感器的空间一体化震动监测系统。该系统台网软件、硬件实现了完全国产化，为国家能源安全保驾护航。 监测终端包括多种设备：矿用隔爆型地震传感器、矿用本安型拾震传感器、矿用本安型微震监测分站、地表一体化短周期地震仪、深井地震监测台站以及地震烈度仪（三分量加速度传感器）等。系统采用三分量和单分量的振动传感器，并以“地表-深井-井下”的井地一体空间立体化布局形式布设设备，形成全面的监测网络。 地面监测服务器部署于煤矿机房，涵盖实时数据处理系统、波形数据专家分析系统、系统状态自诊断侦测系统、数据接口服务系统、数据仓库以及台网标定处理软件等模块。该服务器负责对采集到的数据进行实时处理和分析。 矿震监测系统客户端则部署于煤矿办公区终端，主要包含人工定位、实时监控、震源可视化、矿震分析、矿震告警等功能模块，提供全面的矿震监测与管理支持。 系统架构图

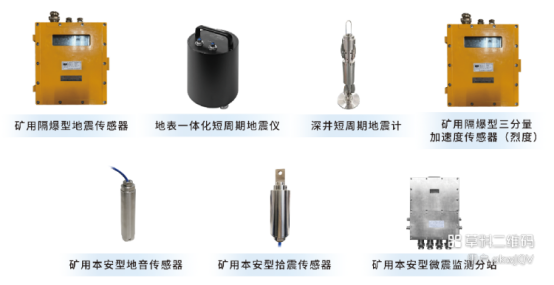

产品硬件

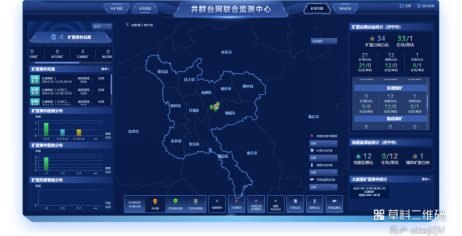

软件展示 ▶软件整体展示

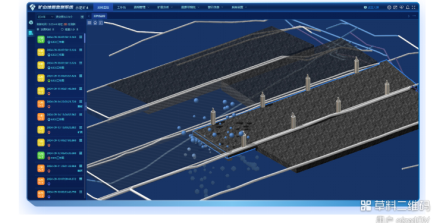

▶软件三维展示

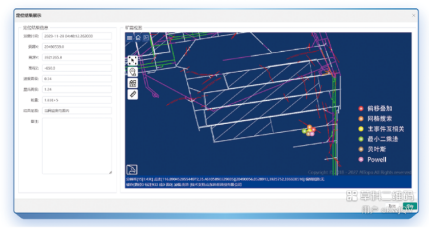

产品功能-矿震定位 矿震定位系统融合了六种成熟的定位技术，以适应多样化的应用需求。 这些算法包括：偏移叠加算法、网格搜索算法、主事件互相关叠加算法、最小二乘法、贝叶斯定位算法、Powell定位算法. 本系统融合了手动与自动两种操作模式，旨在满足用户多样化的实际需求。在设计过程中，我们特别强调了计算效率与定位精度的均衡，以确保在保证高效性的同时，也能提供稳定可靠的定位结果。在煤矿行业中，高精度定位通常依赖于手动操作，而本系统的自动定位精度已达到与行业标准微震系统的手动定位精度相媲美的水平。

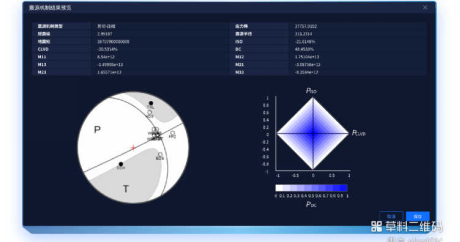

本系统具备快速分析微震事件的能力，能够迅速提供包括震源机制解、应力降、矩震级、震源半径等关键参数信息。此外，系统还能生成震源机制球和钻石图，以便于深入分析并揭示破裂机制。可于早期发现矿区受力状态异动，提前采取防范措施。在国内煤矿行业的所有微震和矿震监测系统中，本系统的独特性在于其能够提供这些高级分析功能。 ▶系统震源机制分析界面
在发生高能量矿震的情况下，通常需要依赖高校专家进行震源机制的专项分析。然而，本系统能够直接生成这些分析结果，显著提高了矿震事件响应的效率和自主性。

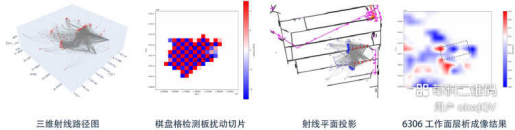

产品功能-CT反演 本系统采用了基于走时的传统层析成像计算方法——同步迭代重建法（SIRT），这一方法通过多次迭代逐步优化模型，以减少反演计算对测量误差的敏感性。 SIRT能够在多重数据的反馈中进行修正，从而有效捕捉到煤岩体内部结构中细微的地震波变化。与其他方法相比，SIRT更具稳定性，能够对复杂的地震数据进行处理和精确分析，使其更适用于煤岩体内部结构的精细成像。通过这一技术手段，可以获得更高分辨率的成像结果，为煤矿安全评估、地质构造研究等提供了可靠的数据支持。
我们的系统具备震相拾取功能，支持手动和自动拾取。自动拾取采用基于人工智能技术的P波到时自动标注功能，能够快速、准确地识别震相，极大提高了地震事件的定位效率和可靠性。

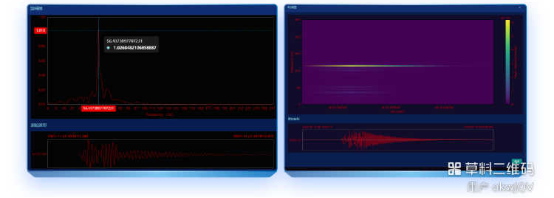

提取微震信号的频率成分生成频域图和时频图，提供信号各频率成分的幅度（强度）和相位信息，客户可根据频率变化规律，分析震源类型（塌陷、爆破、工频干扰等）。
|

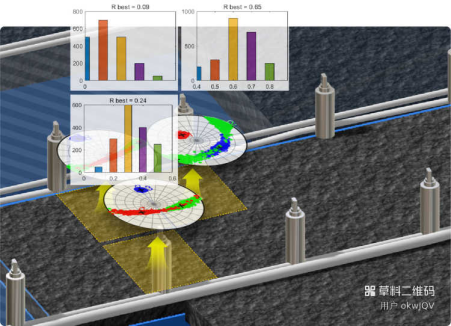

产品功能-震源机制
